Utilisation de connecteurs sans soudure

Un guide d'utilisation du connecteur sans soudure sur votre faisceau ObsidianWire

  • Facile. Pas instantané.

    Pour une connexion sécurisée, prenez votre temps et suivez attentivement les instructions .

La borne principale sans soudure

  • PRÉPAREZ LA POINTE

    • Couper l'isolation des fils à 6 mm (1/4")
    • Précisez cela.
    • S'il est trop court, il ne tiendra pas bien dans le connecteur.
    • S'il est trop long, cela créera une faiblesse dans le fil.

  • Tordez les brins ensemble

    • Créez une pointe ferme en tordant les brins lâches ensemble entre vos doigts.
    • Le connecteur est conçu pour s'adapter à une gamme de tailles.
    • Des fils plus petits tels que ceux utilisés par Seymour Duncan, jusqu'à des fils plus gros comme ceux-ci fonctionneront bien.

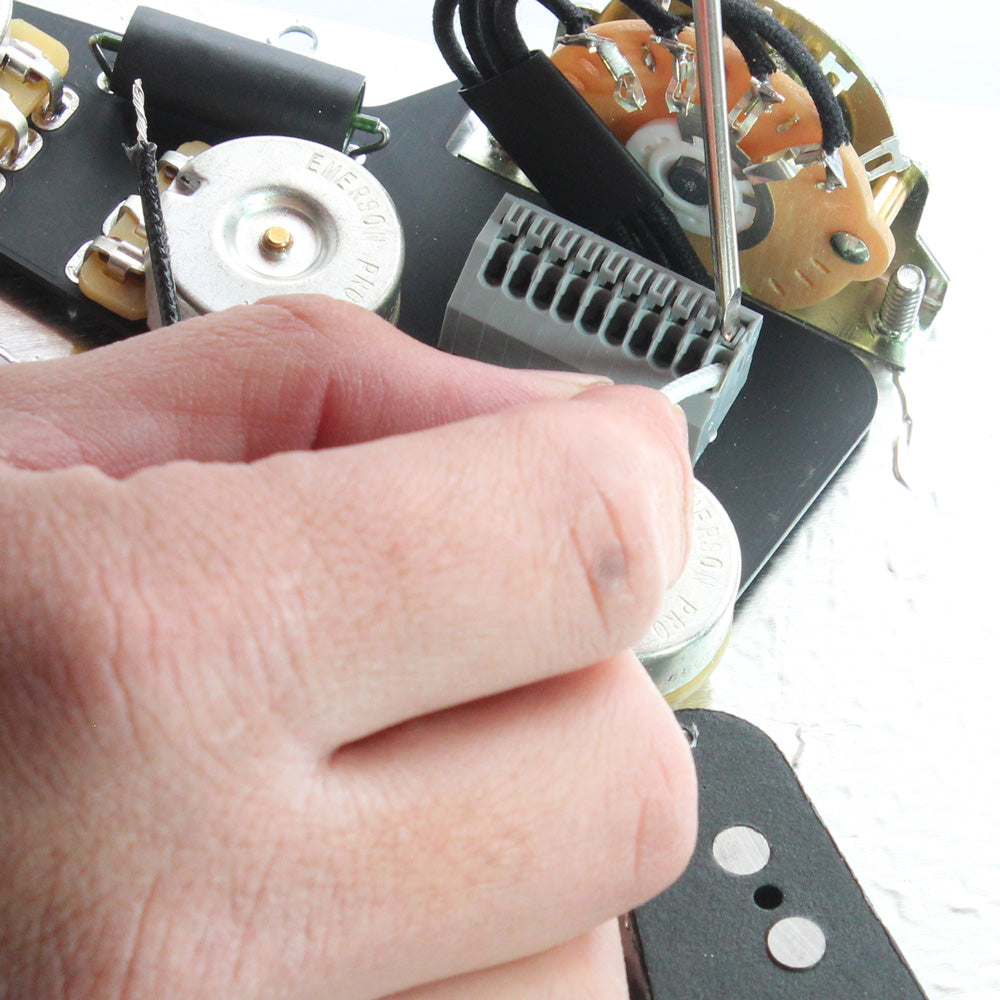

  • APPUYER ET MAINTENIR LE BOUTON

    • Utilisez un tournevis à pointe fine pour enfoncer le bouton au-dessus de la fente du fil.
    • Cela ouvre le connecteur interne prêt à accepter le fil.
    • Maintenez le bouton enfoncé pour l'étape suivante.

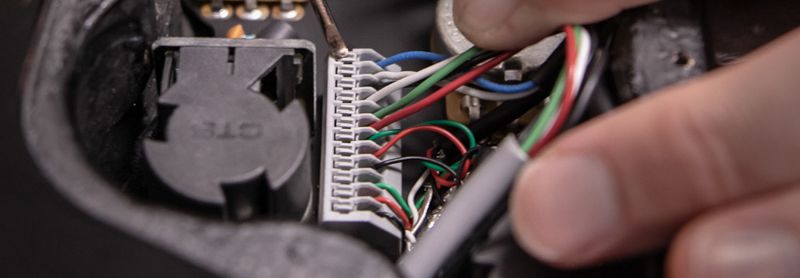

  • INSÉRER LE FIL À UN ANGLE DE 45°

    • Insérez le fil à un angle de 45°
    • Tout en maintenant le bouton enfoncé, insérez le fil jusqu'à la base de l'isolant.
    • Une fois le fil inséré, vous pouvez relâcher le bouton qui maintiendra fermement le fil.

  • Testez au fur et à mesure

    • Testez chaque fil pour une connexion ferme au fur et à mesure.
    • Si un fil ressort facilement, revérifiez chaque étape ci-dessus et réessayez.

  • GARDE LE PROPRE

    • Prenez votre temps et soyez précis.
    • Chaque connexion doit être propre, sans aucun fil dénudé visible à l'extérieur du connecteur.

Un guide pour

Retrait des fils

Pour retirer les fils, nous devons appuyer sur le bouton au-dessus de chaque fil, au fur et à mesure que vous le retirez.

  1. Appuyez et maintenez le bouton au-dessus de la fente du fil
  2. Retirez doucement le fil
  3. Répétez cette opération pour chaque fil que vous souhaitez supprimer

Remarque : NE JAMAIS tirer fort sur les fils. Si le fil se casse à l'intérieur de votre harnais, la fente peut ne plus fonctionner.

Un guide pour

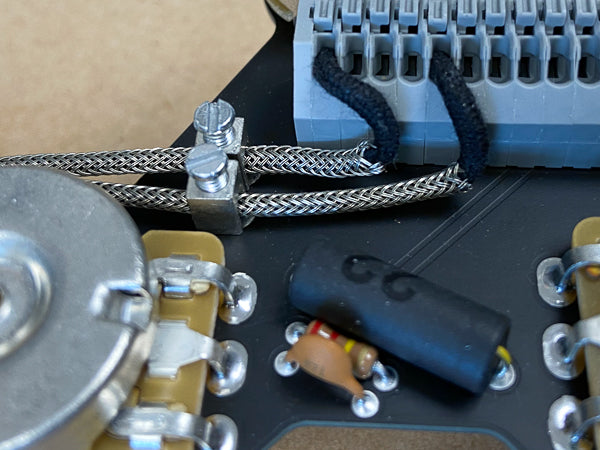

Utilisation des poteaux de rechange au sol

  1. Ouvrez le poteau en desserrant la vis supérieure
  2. Insérez la section dénudée de fil(s) dans le poteau
  3. Vissez (fermement mais pas serré) sur le dessus pour une connexion sécurisée.

Remarque : Ceux-ci sont également utiles pour les fils tressés , où toute la section tressée peut être alimentée par le poteau.
